Bok ekipa,
već neko vrijeme sa par frendova slažem vlastitu intranet mrežu između više on-prem i DC lokacija pa sam mislio podijeliti kako je trenutno posložena. Nije klasični site-to-site VPN, nego L3/L2 overlay s dinamičkim routanjem.
Dosta više detalja imam na svom wikiju pa slobodno pogledajte
Glavni cilj ovog projekta je bio spojiti više homelabova kako bi imali više resursa za učenje i simuliranje prave produkcije.
Lokacije i routeri
Imam više lokacija kao npr: Dugave, Vukomerec, Jarun, Hetzner, OVH / RBX itd.
On-prem lokacije koriste MikroTik RouterOS 7, a DC lokacije VyOS kao VM-ove na Proxmoxu.
Svaka lokacija ima svoj ASN i lokalne VLAN-ove.
WireGuard koristim isključivo kao transportni sloj.
-
point-to-point tuneli
-
/31 subnet po tunelu
-
full-mesh gdje ima smisla
Preko WG-a se ne routaju subnetovi – služi samo za IP reachability između routera.
Na WireGuard IP adresama se dižu eBGP sessioni.
eBGP služi za: oglašavanje lokalnih prefiksa i oglašavanje loopback adresa routera (/32)
BFD je uključen na svim sessionima, tako da pad linka ili lokacije rezultira povlačenjem ruta u manje od sekunde.
Svaki router ima loopback adresu koja se oglašava preko eBGP-a.
Loopback je identitet routera i koristi se za sve overlay protokole.
EVPN / VXLAN
EVPN ima poseban BGP session koji ide loopback ↔ loopback.
-
svaki router dinamički uči VTEP adrese iz EVPN advertisementa
-
svi ruteri advertiseaju sve VNI-je
-
nema parcijalnog L2 – svi VLAN-ovi su dostupni na svim lokacijama
Gateway logika:
-
gateway za VLAN je hostan na jednom routeru
-
taj router originira VNI za sve VLAN-ove koje hosta
-
ostali ruteri advertiseaju iste VNI-je dalje
-
rezultat je full-mesh redundancija bez statičkih definicija VTEP-ova
Ponašanje mreže
-
nema statičkih ruta
-
promet ide najkraćim dostupnim putem
-
pad linka ili routera se reflektira gotovo trenutno
-
dodavanje nove lokacije ne zahtijeva promjene postojećih
U praksi se mreža ponaša kao jedan logički intranet, bez obzira na fizičku lokaciju.

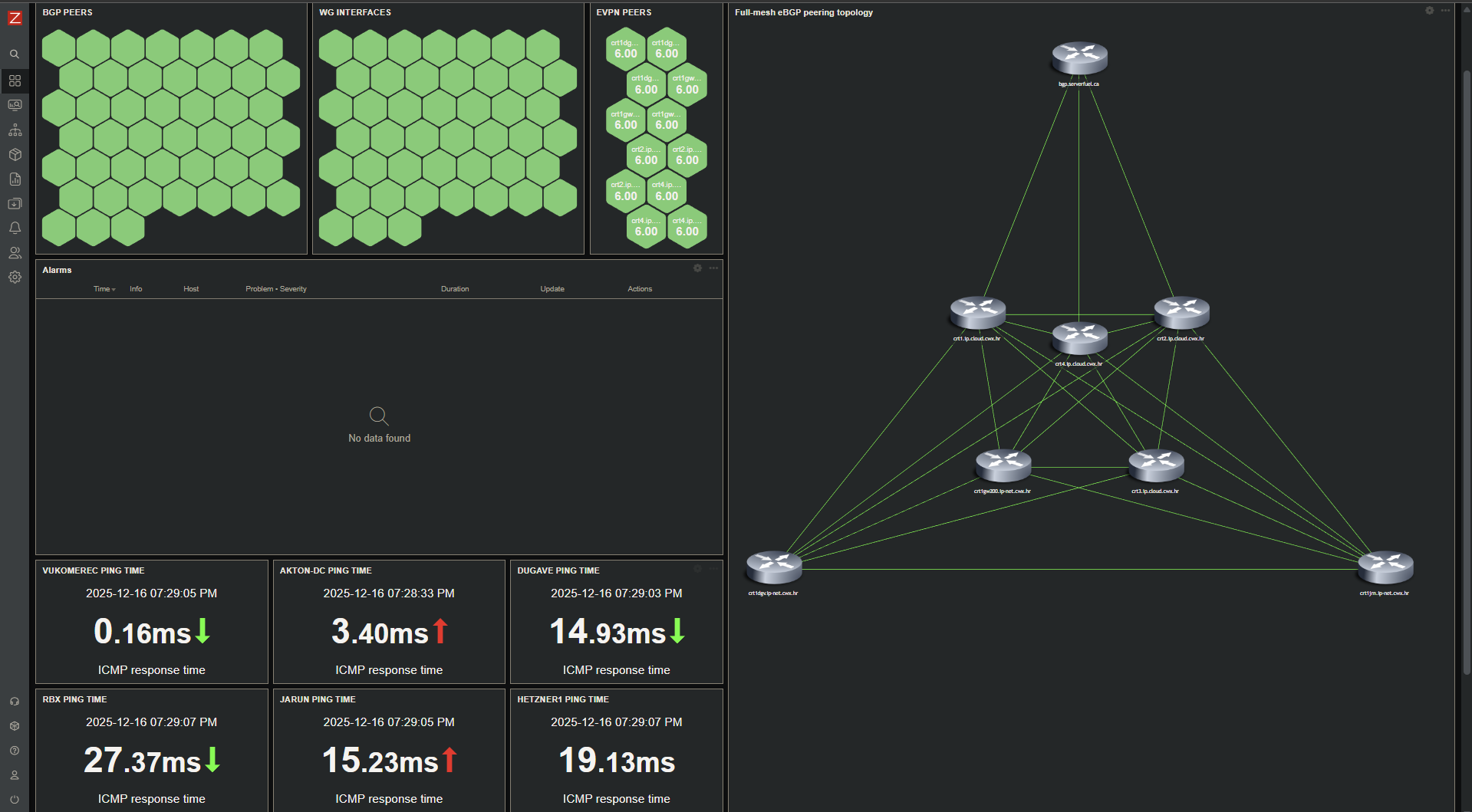

Za centralni monitoring koristimo zabbix
-
WireGuard tuneli (latency, packet loss)
-
BGP i EVPN sessioni
-
overlay mapa za pregled peeranja i stanja mreže
Ako nekog zanima neki dio detaljnije (BGP policy, EVPN advertisements, MTU tuning WG+VXLAN) – slobodno pitajte.
Također ako netko ima malo jači homelab doma i želi postati dio našeg intraneta može mi se javiti u DM.
